Гильотинные ножницы Qc12k 4×3200

Гильотина, гильотинные ножницы — механическое устройство для резки материалов, имеющие в своей конструкции косой подвижный нож, двигающийся в одной плоскости без изменения угла наклона. Предназначены для прямой продольной и поперечной резки листового и полосового материала из стали, цветных металлов и их сплавов на начальном этапе производства. Основное преимущество ножниц гильотинного типа состоит в том, что в момент реза, давление на разрезаемый материал производится не по всей длине реза, что снижает требуемое усилие. Так же рубка стального листа гильотиной позволяет практически исключить потери металла в виде стружки. Чем больше угол наклона, тем меньше усилие и хуже качество реза. Гильотина — это общее название механизмов, служащих для обрубания кабелей, резки металлических листов, бумаги и других операций, связанных с рубящим движением.

Усилие:
450 кНт
Максимальный раскрой толщины металла:
до 4 мм
Ширина стола:
3200 мм
Максимальный ход ножей:
100 мм
Угол реза:
30º.
Длина ножей:
3200 мм.
Скорость резания:
12 повторений/мин
Мощность главного двигателя:
7,5 кВт
Скорость перемещения заднего упора:
180 мм./сек.
Длина перемещения заднего упора:
до 600 мм.
Система ЧПУ:
Estun E21S
Главный двигатель:
Siemens
Компоненты электронники:
Schnider
Помпа:
Chengjle
Система гидравлики:
Bosch
ШВП:
Hiwin
Сервопривод:
Estun
Габариты:
3500x1750x1550
Вес:
5200кг

Стандартная комплектация:

  • Анкерные болты;
  • Шестигранники;
  • Уплотнители;
  • Шайбы;
  • Масляный шприц;
  • Разводной гаечный ключ;
  • Педаль;
  • Передние поддержки заготовки;
  • Ключ к электро-шкафу, ключ к панели управления;
  • Инструкция по применению;

Особенности

  • Система ЧПУ установлена на станке;
  • Много-ходовое программирование позволяет достичь высокого уровня автоматизации процесса резки.
  • Станок имеет счетчик выполненных деталей, который отображается на экране в режиме реального времени. Есть система запоминания положения при потере питания для последующего позиционирования и продолжения программы.
  • В станке используются высокоточные импортные ШВП, линейные направляющие, ограничители хода, и линейные энкодеры, которые обеспечивают высокую точность и надежность работы станка.

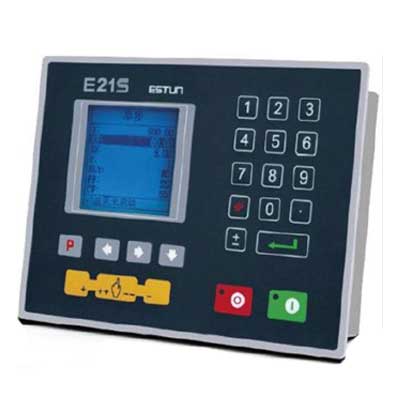

ЧПУ Estun E21S

Контроллер
  • 2D программирование;
  • 3″ ЖК монитор;
  • До 4 осей управления (Y1, Y2, и 2 дополнительные оси);
  • USB интерфейс;
  • Многозадачный интерфейс ориентированный на пользователя;

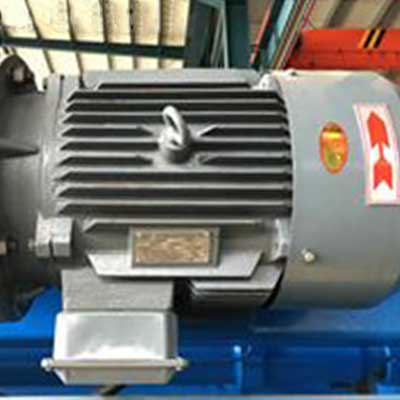

Siemens

Главный двигатель

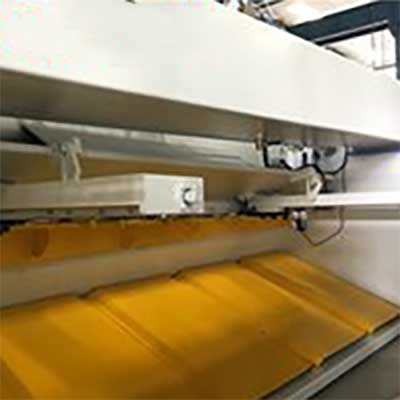

Задний упор на круглых ШВП
