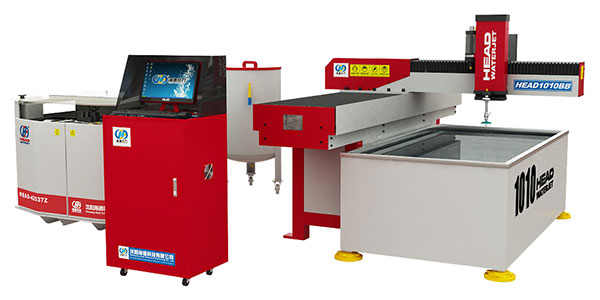

Консольная гидрорезка

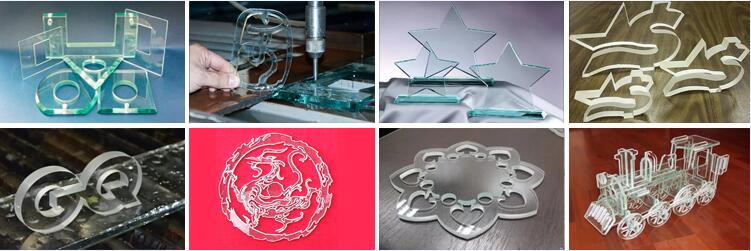

Установка гидроабразивной резки «HEAD» является промышленным оборудованием, способным обрабатывать широкий спектр твёрдых и мягких материалов с использованием струи воды под очень высоким давлением или смеси воды и абразивного вещества. Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абрзивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, стекла, камня. Гидроабразивная резка является наиболее подходящим способом обработки для материалов чувствительных к высоким температурам.

Шарико-винтовые передачи, линейная направляющая:
Taiwan
Управление:
Система сервопривода
Система ЧПУ:
Ncstudio Fagor
Серводвигатель:
YASKAWA
Уплотнение:
Сплошное уплотнение
Ванна:
Толщина стенки 5мм, с использованием фторуглеродного покрытия
Точность управления:
±0.01mm
Точность резки:
±0.1mm
МодельHEAD1020
HEAD1520HEAD1525HEAD1530HEAD1540
Рабочая зона оси Х1000mm1500mm1500mm1500mm1500mm
Рабочая зона оси Y2000mm2000mm
2500mm3000mm4000mm
Рабочая зона оси Z150mm150mm150mm150mm150mm

У нас много размеров рабочей зоны, чтобы предоставлять клиентам большой выбор. Если эти размеры не пойдут, можно сделать индивидуальный заказ.

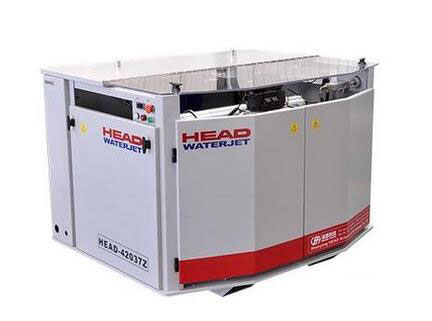

Насос высокого давления

Консольная гидрорезка
Модель:
HD42037Z
Способ регулирования направления:
Электронное регулирование направления
Диапазон давления:
370-420MPA
Макс. расход масла:
106L/min
Макс. расход воды:
3.8L/min
Макс. диаметр сопла:
0.35mm
Мощность главного двигателя:
37KW
Источник питания:
380V/50HZ

Стойка ЧПУ

  • Благодаря круговым колесам, стол удобно двигать в любом направлении.
  • Рабочий стол ровный, с большой площадью, на которой удобно работать.
  • С беспроводным пультом управления удобно проверять резку.
  • Высококачественный отраслевой компьютер промышленного управления.
  • Электричество и линия подходит к европейскому стандарту промышленности.
  • Автоматическое возмещение резки.
  • Пользуя систему windows8,просто работает,научил за день.
  • Перед резкой можно имитирует дороги.
  • Открытая и совместимая система,выбрать больше модуля функции.
Консольная гидрорезка

Cистема автоматической подачи абразива

Консольная гидрорезка

Высокая производительность резки достигается благодаря ускоренной и равномерной подаче абразива, а также автоматическому контролю над всем процессом подачи абразива. Пневматический клапан обеспечивает бесперебойную подачу абразивного материала исключая засорения. Объем бака для абразива – 200 литров. Одного бака хватает на 8 часов работы.

Новый тип управления подачей абразива очень надёжен и решает вопрос по рефлюксу воды и пробке абразива, а также по регулированию количества абразива.
