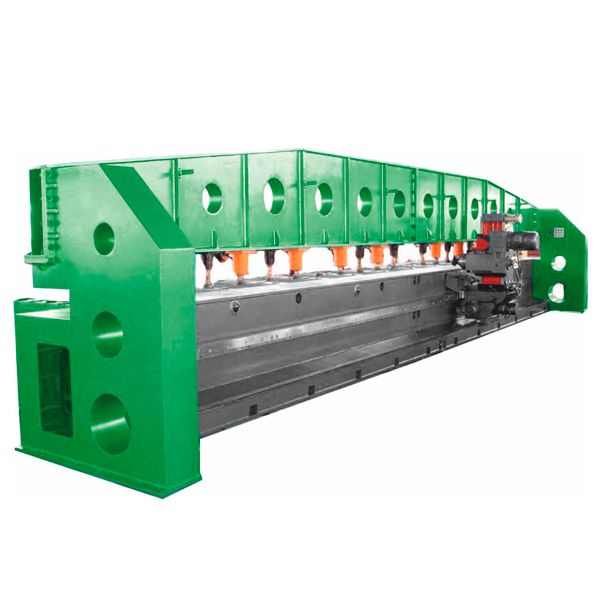

Кромко-фрезерный станок для снятия фаски

BR-LC XBJ 6020

В нашем оборудовании мы используем оригинальные, надежные комплектующие известных мировых производителей.
Пуско-наладочные работы Входят в стоимость обрудования.
Сервисная поддержка 24/7, в режиме удаленного доступа (Онлайн).
Оригинальные расходные материалы всегда в наличии.
Гарантия на станки 24 месяца
Выгодные условия лизинга.

Технические характеристики:

Шероховатость поверхности	6.3
Скорость фрезерования	0.1- 0.4 м/мин
Мощность двигателя суппорта	1.5 кВт
Мощность гидравлического двигателя	5.5 кВт
Гидравлическое давление в системе	3.5 мПа
Фрезерная головка	Тайвань
Мощность подъемного двигателя фрезерной головки	0.55 кВт
Мощность двигателя фрезерной головки	7.5 кВт
Рабочая зона станка	6000*2000
Главный двигатель	Schneider
Гидравлическая система	Bosch Rexroth
Инвертер	Shneider
Линейные направляющие	Hiwin
Максимальная длина обработки	6000 мм
Толщина обрабатываемой заготовки	6-50 мм
Угол фрезерования	0 до 45 и 0 до — 45 градусов
Максимальная глубина фрезерования	16 мм за один проход
Рабочее напряжение	350Вт — 410Вт
Максимальное отклонение	0.1 мм
Общая потребляемая мощность	25 кВт
Вращение фрезерной головки об/мин	4P, 60C/S, 93,135,200,295,415,615 4P, 50C/S, 75, 115, 165, 240, 345, 505
Максимальный вес заготовки	6 000 кг
Габариты	9000x3000x2300 мм
Вес установки	14 000 кг

Комплект поставки:

Кромко-фрезерный станок	Включает в себя: станину 1, пресс-балку 2, правую и левую стенки, фрезерный стол, электрическую систему управления.
Фрезерная головка	1 шт.
Система гидравлики	1 шт.
Фреза 245	1 шт.
Пластинки для фрезы 245	10 шт.
Специальный инструмент	тяговый стержень, оправка, компрессионный винт, гаечный ключ, ключ с торцевой головкой M10
Уплотнительные кольца	4 комплекта
Соединитель масляной трубки	4 комплекта
Уплотнительные кольца для прижимов	5 комплектов
Кнопка NP4-11BN	2 шт.
Кнопка NP6-11D 24V	2 шт.
Потенциометр 2,2к	10 шт.
Предохранитель 2A, 4A	по 5 шт.

Получить КП

Компоненты станка

В наших станках качественные комплектующие от ведущих мировых брендов!

Фрезерная головка

GY-V7-7.5-380V

Кромко-фрезерный станок для снятия фаски BR-LC XBJ 6020

Широкий спектр высокоточной механической обработки и адаптации силовых головок применяется для обработки материалов из стали, чугуна и цветных металлов и может осуществлять сверление, нарезание резьбы, фрезерование, растачивание и т. д. Шпиндель 40Cr материал

Электрические компоненты

Schneider Electric

Schneider Electric – французская компания, которая была основана в 1836 году братьями Шнайдерами. Schneider Electric обеспечивает разработку комплексных решений в энергетической отрасли, области управления электроэнергией, гражданских и жилищных объектов строительства, промышленных компаний. На сегодняшний день Schneider Electric является лидирующим разработчиком и поставщиком на российском рынке и одним из самых крупных предприятий, производящих электротехнику в мире.

Главный двигатель

Siemens

Электрические двигатели Siemens – это низковольтное оборудование применяемое как промышленные приводы для установок, разработаны для широкопрофильного использования приводной техники для сетевого питания и в сочетаемости с частотными преобразователями. Данное электрооборудование соответствует стандартам серии IEC / EN 60034-1 (VDE 0530-1), отличается высочайшей удельной мощностью, конструктивной прочностью, большим сроком службы и надежностью.

Зубчатая передача «шестерня — рейка»

J&T

Компания J&T – всемирный известный производитель. Шестерни и зубчатые рейки фирмы отличаются высокой геометрической точностью, а также твердостью закаливания поверхности.

Система гидравлики

Bosch Rexroth

Экономичность, точность, безопасность и энергоэффективность — технологии приводов и систем управления от Bosch Rexroth приводят в движение машины и технику любых размеров. Компания сочетает в себе мировой практический опыт в таких сегментах рынка, как Мобильная гидравлика, Промышленная гидравлика и Инжиниринг, а также Промышленная автоматизация, что позволяет создавать не только инновационную продукцию, но и разрабатывать индивидуальные системные решения и проекты. Гидравлические компоненты, электроприводы и системы управления, трансмиссионные технологии, технологии линейных перемещений, сборочные и конвейерные технологии — Bosch Rexroth предлагает вам широкий спектр продукции и обеспечивает её сервисное обслуживание.

Линейные направляющие

Hiwin

Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов. Направляющие Hiwin представлены в нескольких видах направляющего профиля рельса – серии направляющих HG, RG, EG, MG, WE, а также их модификации. Каждая серия из направляющих производства Hiwin отвечает всем международным и европейским стандартам и производится с непрерывным контролем качества. Различные серии направляющих Hiwin подходят для решения различных задач линейного перемещения в области станкостроения и общего машиностроения.
